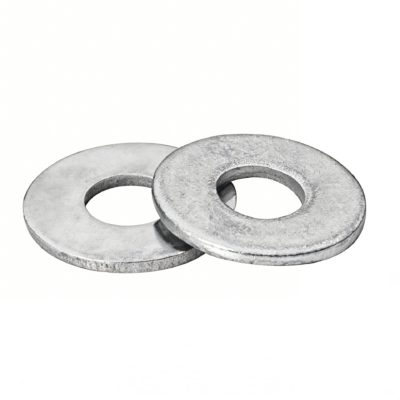

Descripción
Especificaciones Técnicas:
- Normas: ISO 7089 (Forma A), ISO 7090 (Forma B), ISO 7092 (Forma C)
- Anteriormente: DIN 125 (Forma A), DIN 126 (Forma B), DIN 9021 (ala ancha)
- Material: Acero al carbono según ISO 898-1
- Acabado: Galvanizado según ISO 4042
- Dureza: 100-200 HV (Vickers) para aplicaciones estándar
- Tolerancias: Normales (producto comercial) según ISO 7089
Formas disponibles:
Forma A (ISO 7089 / antigua DIN 125):
- Diámetro exterior estándar (aproximadamente 2x el diámetro nominal)
- Más común y económica
- Uso general en aplicaciones estándar
- Ejemplo: M8 tiene D.E. aproximado de 16mm
Forma B (ISO 7090 / antigua DIN 126):
- Diámetro exterior grande (aproximadamente 2.5-3x el diámetro nominal)
- Mayor distribución de carga
- Ejemplo: M8 tiene D.E. aproximado de 20-24mm
Forma C (ISO 7092 / antigua DIN 9021):
- Diámetro exterior extra ancho
- Máxima distribución de carga
- Ideal para materiales muy blandos o delgados
- Ejemplo: M8 tiene D.E. aproximado de 24-30mm
Medidas comunes:
- M3, M4, M5, M6 (aplicaciones ligeras, electrónica, muebles)
- M8, M10, M12 (aplicaciones medianas, maquinaria general)
- M16, M20, M24 (aplicaciones pesadas, estructurales)
- M30, M36 y mayores (aplicaciones industriales pesadas)
Tabla de equivalencias aproximadas dimensiones:
- M6 ≈ 1/4″ (no exacto, usar medida correcta)
- M8 ≈ 5/16″
- M10 ≈ 3/8″
- M12 ≈ 1/2″
- M16 ≈ 5/8″
- M20 ≈ 3/4″
